Шарнир герметичный с передачей крутящего момента

Подробности о продукте Антимоментное уплотненное универсальное соединение Универсальный шарнир обычно используется под банкой для повышения гибкости и маневренности колонны инструмента, облегчая опускание инструмента. Обычные универсальные шарниры не передают крутящий момент, и инструменталь...

Отправить заявку

Описание

маркер

Подробности о продукте

Антимоментное уплотненное универсальное соединение

Универсальный шарнир обычно используется под банкой для повышения гибкости и маневренности колонны инструмента, облегчая опускание инструмента.

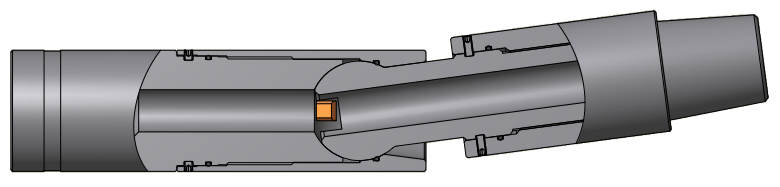

Обычные универсальные шарниры не передают крутящий момент, и инструментальная колонна под шарниром может вращаться на 360º. Однако универсальный шарнир с защитой от крутящего момента может передавать крутящий момент через внутренние ограничительные блоки и обеспечивает максимальный угол отклонения 15º.

Технические особенности:

Полнопроходная конструкция для удобного сбрасывания шаров

Возможность вращения на 360º

Ограничительные блоки обеспечивают передачу крутящего момента

Спецификация：

OD		Min ID(mm)	Прочность на разрыв	Прочность при кручении	Присоединительная резьба
in	mm
1-11/16"	43	12.5	15t	400Nm	1.0"AMMT
1-3/4"	44.5	12.5	20t	400Nm	1.0"AMMT
2-1/8"	54	19	30t	700Nm	1.5"AMMT
2-7/8"	73	25.4	50t	1500Nm	2-3/8"PAC
3-1/8"	79	25.4	50t	1500Nm	2-3/8"PAC

Настройка и спецификации:

Инструменты могут быть изготовлены по индивидуальному заказу различных размеров в соответствии с требованиями пользователя, а их параметры основаны на результатах тестовых измерений.

Выбор материала осуществляется в зависимости от условий эксплуатации инструмента, все материалы соответствуют стандарту NACE MRO175.

Присоединительная резьба может быть выбрана из «AMMT», «PAC» или других резьб API, указанных пользователем.
